主板知识之版型区别itx,mtx,atx,eatx

主板小中大(版型)

主板:是装载各大电脑硬件、为大家提供工作场地的电路板(打工板)

上帝说:我要造个人。总不能把大脑(cpu)心脏(电源)一股脑塞进皮囊(机箱)就完事了吧。你还需要一块骨架,主板就相当存放心脏、托起大脑的骨架。骨架嘛,有大有小,市面上主板大小主要有以下四种:

迷你型(mini,也叫itx)、紧凑型(m-atx,也叫mtx)、标准型(atx)、加强型(e-atx)

简单说就是迷你、小、中、大四种大小主板,我们来一一介绍

一、itx

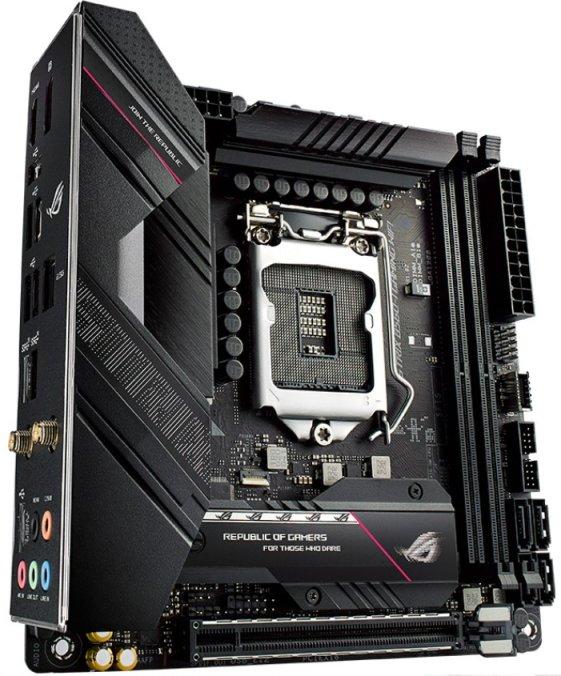

迷你型(mini)主板(17.0×17.0cm【主流数值,后文同理】):

图片[1] - 主板知识之版型区别itx,mtx,atx,eatx - 正则时光

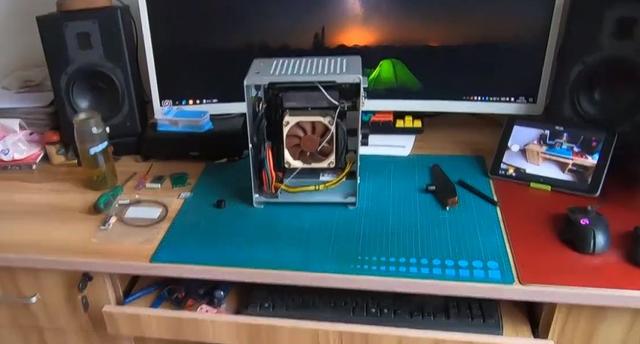

这是一款mini型主板,看着很大?实际搭配mini型小机箱装好后,是这种效果:

图片[2] - 主板知识之版型区别itx,mtx,atx,eatx - 正则时光

它和你的矿泉水瓶、电脑音响差不多高。mini型主板组出来的小电脑能放进书包、行李箱。可以把它想象成笔记本刚进化为台式机的样子:

图片[3] - 主板知识之版型区别itx,mtx,atx,eatx - 正则时光

可装进背包的迷你电脑

体积迷你且设计难度大,因此骨架虽小的mini主板,价格往往比很多大号主板还贵(可参考内部空间寸土寸金的手机),mini型主板并非主流装机之选

二、mtx

紧凑型(m-atx)主板(24.3×24.3cm):

考验英语的时候到了。m意为micro,即微型;atx是英特尔1995提出的主板规格。

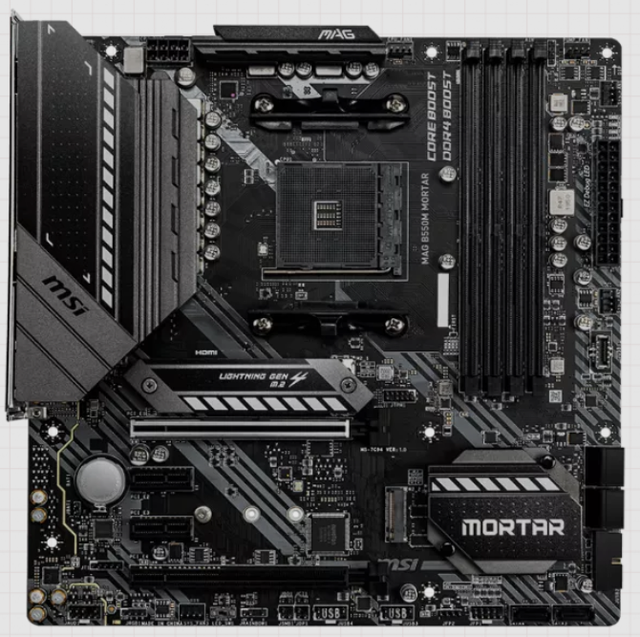

m-atx就代指小主板,如硬件圈很火的微星牌迫击炮,正是一块中高端的m-atx紧凑型主板:

图片[4] - 主板知识之版型区别itx,mtx,atx,eatx - 正则时光

m-atx紧凑型主板正如其名,接口紧凑、物件够用。它不像mini小主板寸土寸金,价格也比大板便宜,因此是主流装机之选

三、atx

标准型(atx)主板(30.5×24.4cm):

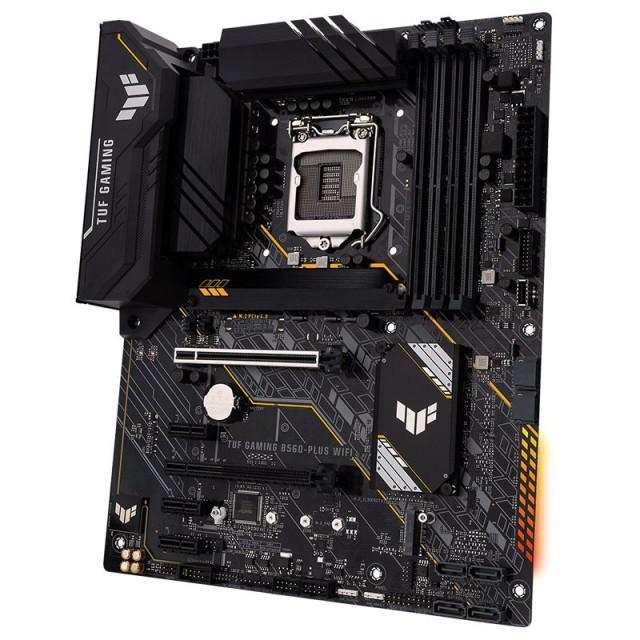

说是标准型,其实很大。标准型主板定位算是高端了,如这款华硕牌TUF GAMING主板:

图片[5] - 主板知识之版型区别itx,mtx,atx,eatx - 正则时光

标准型主板接口往往更丰富、灯光更酷炫,看着宽敞舒爽,常受到发(you)烧(qian)玩家青睐

四、eatx

加强型(e-atx)主板(30.5×26.9cm):

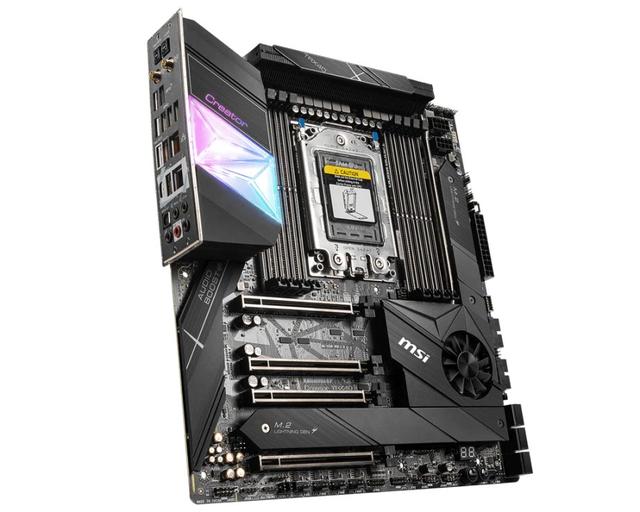

e意为Extended,延长的、扩展的。e-atx:加强型大主板,如微星牌creator这款:

图片[6] - 主板知识之版型区别itx,mtx,atx,eatx - 正则时光

夸张的8根内存插槽

这类主板一般是HEDT(high-end desktop)嗨到头平台专属,必须搭配特定cpu(如英特尔顶级i9酷睿x系列、amd线程撕裂者系列)才能使用,实属主板食物链顶端王者。嗨到头平台具体资料参见文章开头的cpu科普~

相信你发现一个规律:主板越大、做工一般更优秀,接口各方面也越丰富
