QT绘图教程之一：使用 QPainter 进行绘图的基本组成部分和流程

QPainter 绘图结构图

一、绘图设备 (Paint Device)

• QWidget（如窗口、控件）
• QPixmap（图像缓冲区）
• QPrinter（打印机）
• QImage（独立于硬件的图像）
• 其他继承自 QPaintDevice 的类

二、QPainter

• 构造函数：创建一个 QPainter 对象，并将其与绘图设备关联 QPainter painter(this);
• 绘图方法：painter.drawxxx()
  • 绘制基本形状（如矩形、椭圆、线条等）
  • 绘制文本
  • 绘制图像
  • 绘制渐变
  • 使用变换（如缩放、旋转、平移）
  • 绘制复杂路径（使用 QPainterPath）
• 状态管理：
  • 保存/恢复绘图状态
  • 设置画笔（QPen）
  • 设置画刷（QBrush）
  • 设置字体（QFont）
  • 设置渲染提示（QPainter::RenderHint）
• 变换：
  • 缩放（scale）
  • 旋转（rotate）
  • 平移（translate）
  • 剪切（shear）
  • 变换矩阵（setTransform）
• 结束绘制：调用 QPainter 的析构函数或调用 end() 方法来结束绘制

三、绘图参数

• QPen：定义线条的样式、宽度、颜色等
• QBrush：定义填充区域的样式、颜色、渐变等
• QFont：定义文本的字体、大小、样式等
• QPainterPath：用于创建复杂的绘图路径

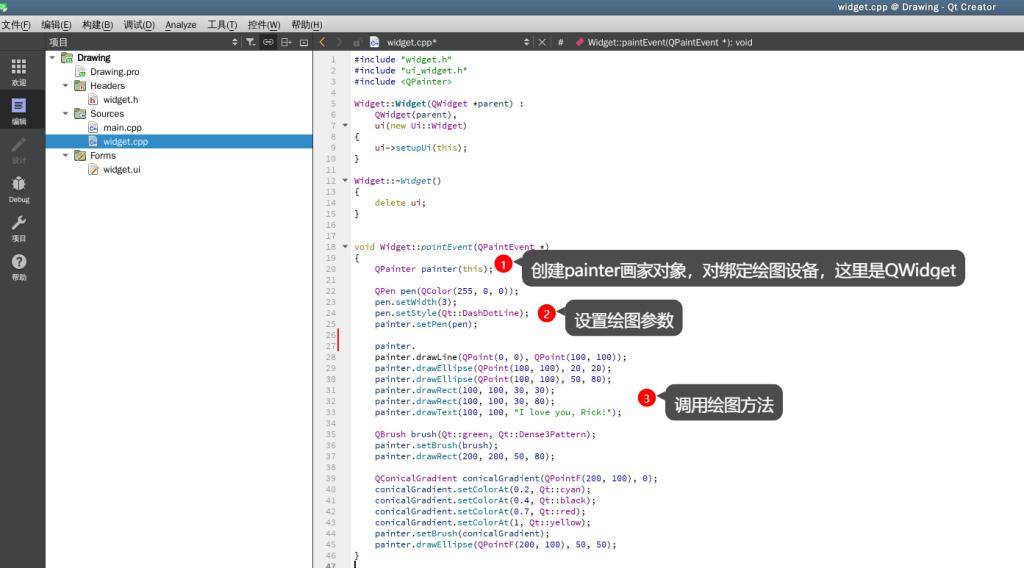

四、绘图流程

• 创建绘图设备（如 QPixmap 对象）
• 创建 QPainter 对象并将其与绘图设备关联
• 设置绘图参数（如 QPen、QBrush、QFont）
• 调用绘图方法（如 drawRect、drawText 等）进行绘制
• 如有需要，保存和恢复绘图状态
• 调用 QPainter 的析构函数或 end() 方法结束绘制
• 使用绘图设备（如显示 QPixmap 对象）
